実際、今年3月にはアジア太平洋地域のF-35導入予定国(米日豪韓)の関係者がハワイに集まり、情報交換のための会合を開いた。今後も同様のイベントが開催されるだろう。

地上レーダーからの情報も統合

 軍事の世界では、「状況認識(SA : Situation Awareness)」という言葉がある。敵や味方がどこにいて、何をしようとしていて、どんな状況にあるのかを把握するという意味だ。前述した「敵機が死角に回り込んできていたのに気が付かない」とは、状況認識ができていないと言い換えることができる。

 状況認識を改善するには、信頼できる探知手段が必要である。戦闘機の場合、目視、レーダー、赤外線センサー、敵のレーダーが出した電波の方位や種類を知る逆探知装置などが挙げられる。最新鋭のF-35には、もちろんこれらの機材が標準で装備されている。

 さらに近年では、外部の探知手段から情報を受け取る方法も一般化した。地上や艦上のレーダー、あるいは大型レーダーを搭載したまま飛行するAWACS( Airborne Warning And Control System、早期警戒管制機)が捉えた情報も戦闘機に送られる。

 1991年の湾岸戦争の頃までは、AWACSに乗る管制員は無線機を使い、戦闘機のパイロットに口頭で情報を伝えていた。パイロットはそれを基に、自分の頭の中で状況を組み立てていた。しかし現在はデータリンクという便利な機能がある。AWACSなどから戦闘機の搭載コンピューターに、最新の情報が刻々と送信されるのだ。

 情報が多くなると別の問題が生じる。スペースが限られたコックピットの中で「AWACSから来た情報を表示するディスプレー」「自機レーダーの探知情報を表示するディスプレー」「レーダー発信源の種類と方位を示すディスプレー」などをバラバラに設置するのは不可能だ。そもそも情報源が増えるほど、パイロットの負担は増す。音速を超える速さで飛ぶ戦闘機では、判断の遅れは致命傷となる。

 そこで重要な要素となるのが、「センサー融合・データ融合」という概念だ。一言でいうと、「さまざまな探知手段で得たデータをひとまとめにして、単一の状況図を生成する」ということだ。

 F-35が搭載するレーダーより、AWACSが装備するレーダーの方が探知距離は長く、識別能力にも優れている。だから、AWACSのレーダー情報を受け取って自機のレーダー情報と融合すれば、自機のレーダーだけを使って捜索するより遠方まで目が届くことになる。

 また、F-35が装備する逆探知装置を使えば、敵機が発したレーダー電波を受信したときに、発信源の方位や種類を識別できる(ただし、逆探知装置が発信源の正体を知るには、事前に電子情報を収集してデータベースを作っておく必要がある)。

 レーダーだけなら「誰か」がいることしか分からないが、電波発信源の逆探知と組み合わせることで機種まで分かる可能性が高まる。つまり、「どこに」「誰が」いるかが分かることにつながる。

 こうした課題を解決するためにF-35に採用されたのが、パイロットの正面に配置されたタッチスクリーン式の大型液晶ディスプレーだ。複数の情報源からもたらされた情報を融合して一目で分かる「一枚の状況図」として表示する。タッチスクリーンや画面の大きさは、その状況図を見やすく、操作しやすくするための手段にすぎない。

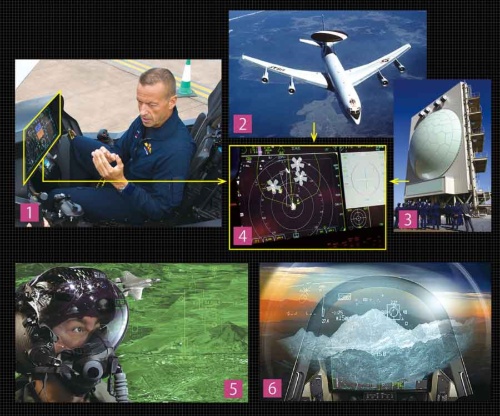

人工複数の情報を統合して「一枚図」で表示
●F-35のコックピット内部
1. F-35はパイロットが1人で操縦する単座型戦闘機。米国以外の軍隊でも導入するため、大柄な男性でも小柄な女性でも座れるように配慮されている。
2. 大型レーダーを搭載したまま飛行するAWACS(早期警戒管制機)、
3. 地上の警戒管制レーダーなどからの情報も無線通信で刻々とF-35に送信される。
4. 複数の情報を「一枚図」として統合して表示するのが、操縦席前面の大型液晶ディスプレーだ。最新式の戦闘機では、アナログの機械式計器類はほとんど見当たらない。パイロットはタッチスクリーンを操作して、敵の戦闘機やレーダーの位置、自機の状況、地図、センサー映像などの情報を呼び出せる。燃料タンクごとの残量や燃料移送もタッチスクリーンで指示する。
5. パイロットがどちらを向いていても情報が見えるようヘルメット装着型ディスプレー装置(HMDS)を採用。
6. 機体周囲に設置された全周カメラの映像が滑らかにつながり、向いた方向の映像をバイザーに表示する

(写真=1. 4. 6. ロッキード・マーチン、2. Roger-Viollet/アフロ、3. 読売新聞/アフロ、5. ロックウェル・コリンズ)
