実はフラットではない大屋根
連載第1回でも書いたが、屋根の架構は一見、木造に見えるものの、木はサポート的な役割で、主構造は鉄骨造だ。

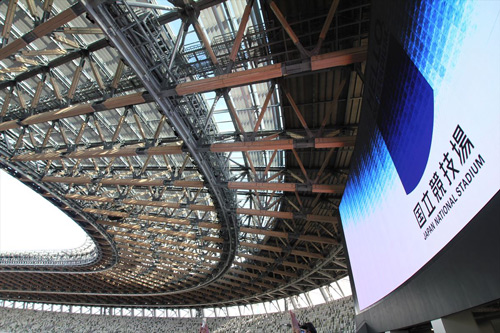

南側のガラス屋根の部分を見上げる（写真：宮沢 洋）
上から見下ろすと、南側のこの部分（イラスト：宮沢 洋）
なぜここだけガラスなのかというと、天然芝に太陽光が当たりやすくするためだ。コンピューターのシミュレーションで範囲を決めた。

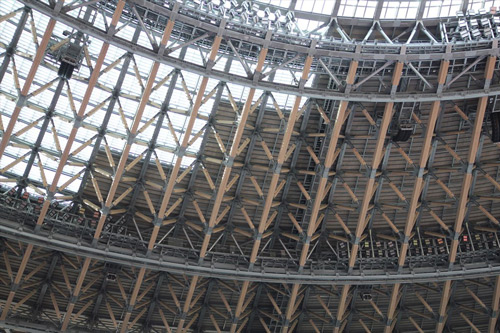

ガラス屋根と金属屋根の境目を見上げる（写真：宮沢 洋）
もう一度、屋根の全体の形を見てみよう。長辺方向の真ん中あたりが少し膨らんでいるのが分かるだろうか。

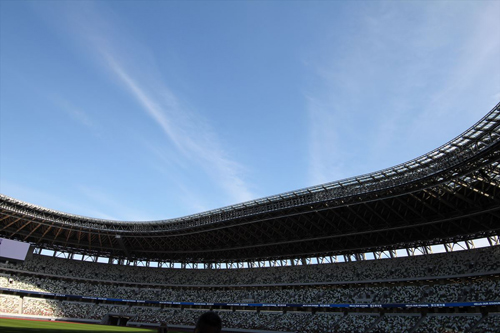

南側客席から東側の屋根の先端部を見る（写真：宮沢 洋）
上空からの撮影ではフラットに見える屋根だが、実は長辺方向の真ん中あたりが、少し持ち上がっている。これは構造の強度を高めるためで、建築用語ではこういう形を「むくり」と呼ぶ。むくりは、日本の伝統建築でもよく見られる形だ。
「むくり」と「そり」を知っておこう（イラスト：宮沢 洋）
スタンド内は、冷房はできないが、巨大な送風設備がある。

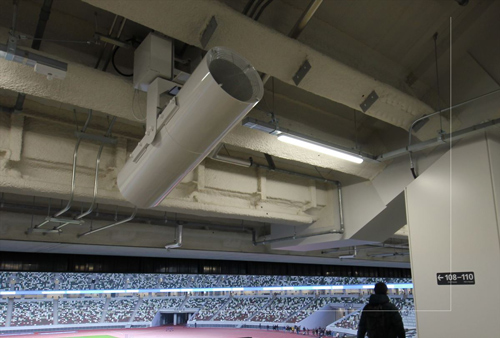

1階と3階のコンコースには、観客席に向かって風を送る「気流創出ファン」を計185台設置した（写真：宮沢 洋）
スタンドの外周にも見どころ多し
競技の前に、建物内を散策しておこう。まずはトイレ。「少ない」との声が多数なので、早めに済ませておこう。

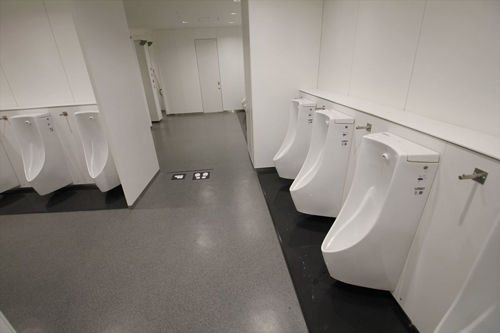

男性トイレ。全体では、男子小・大便器は1027基、女子大便器は933基、アクセシブルトイレ（主にLGBT、車いす、障害者用）が93カ所に設置されている（写真：宮沢 洋）
話の種に、ほかのフロアのコンコースも見ておきたい。どの階も階段で行ける。

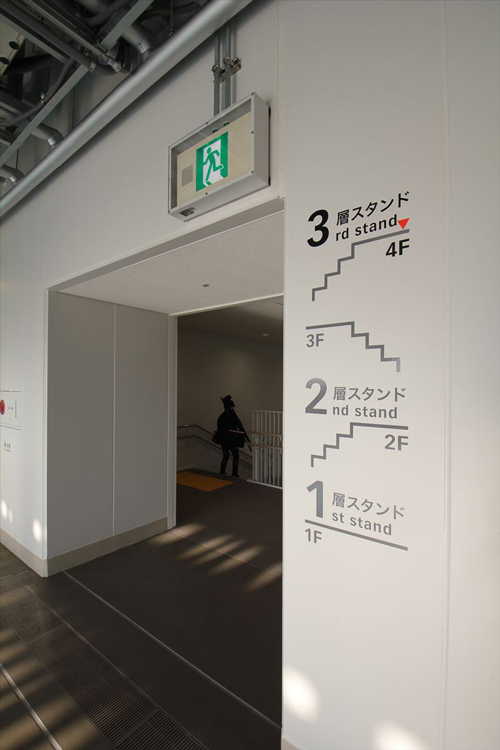

コンコースにある階段（写真：宮沢 洋）
こんな断面構成（イラスト：宮沢 洋）

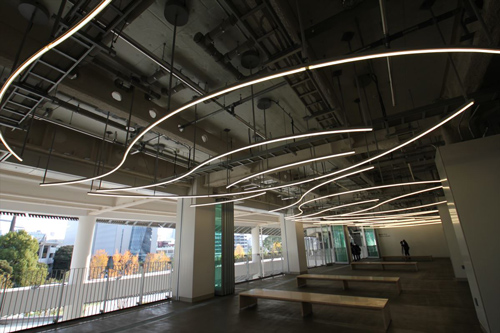

3階の「風のテラス」。LED照明は蛍の光の軌跡をイメージしたもの（写真：宮沢 洋）
枯れ山水をイメージした「風の庭」。庵治（あじ）石を敷いた（写真：宮沢 洋）
5階のテラス「空の杜（もり）」へ。

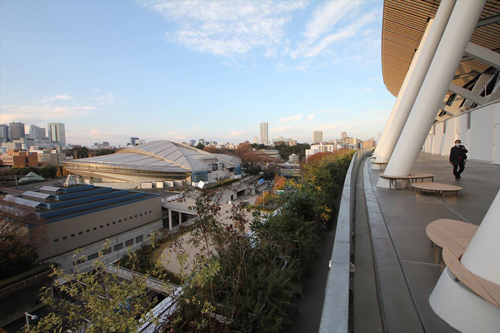

「空の杜」の西側からは、東京体育館がよく見える。東京体育館も五輪会場の1つ（写真：宮沢 洋）

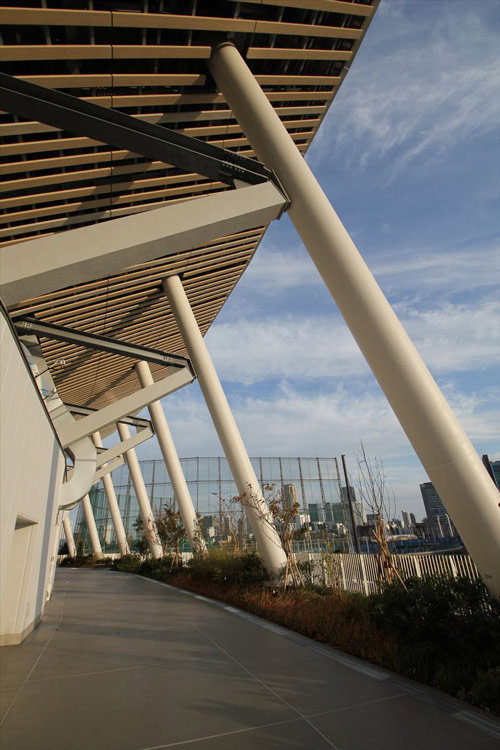

白い円柱が斜めに立つ。柱は鉄骨鉄筋コンクリート造（写真：宮沢 洋）

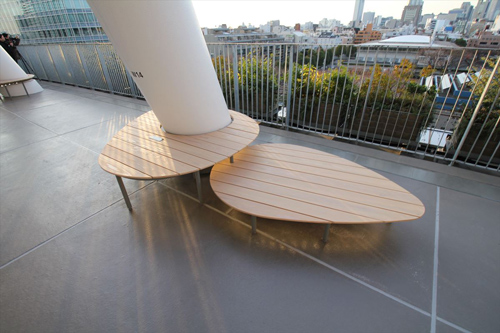

斜め柱の足元に木のベンチ。形がかわいい（写真：宮沢 洋）

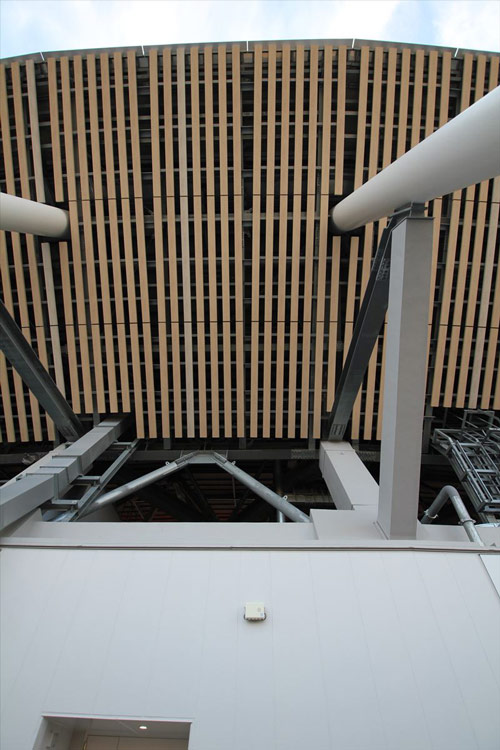

最上部の庇を見上げる。この庇のルーバーは、高い位置にあってメンテナンスが難しいため、本物の木材ではなく、木に見えるプリントを使っている（写真：宮沢 洋）
外周には植栽スペースがぐるりと巡る。

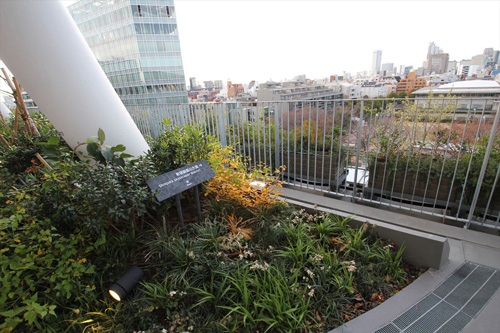

斜め柱の足元の植栽升（写真：宮沢 洋）
内覧会から1年半がたち、植栽もかなり育った。

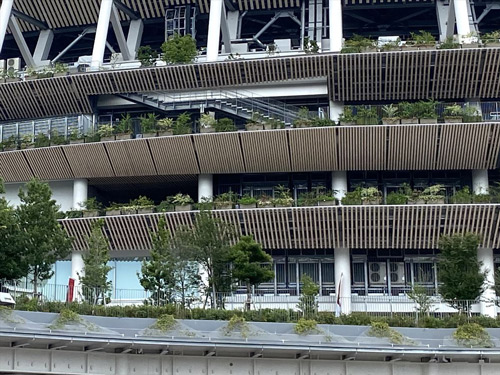

2021年7月の植栽の状況（写真：宮沢 洋）
いずれは建物全体がこんなふうになるだろうか。

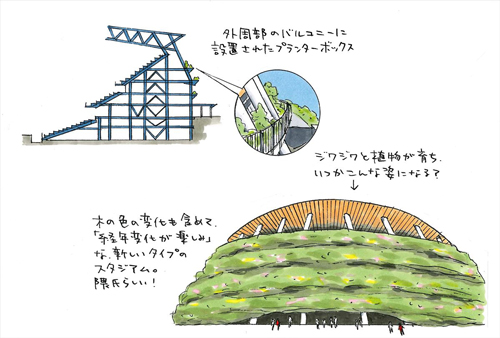

下の絵は隈氏のイメージではなく、私の単なる妄想です（イラスト：宮沢 洋）
