1人の天才よりチーム力、東京五輪「3大アリーナ」の魅力

　今回の東京五輪・パラリンピックのために新設された大規模施設は、前回紹介した「国立競技場」のほかに3つある。これらはいずれも屋根で覆われた全天候型の競技施設で、関係者の間では「3大アリーナ」とも呼ばれている。

　3大アリーナは「東京アクアティクスセンター」「有明アリーナ」「有明体操競技場」の3つだ。今回はそれぞれの「造り方」に着目しつつ、見どころを紹介する。

東京アクアティクスセンター。2019年11月撮影（写真：宮沢洋）

　1つ目の「東京アクアティクスセンター」は、江東区の「辰巳の森海浜公園」内にある（東京都江東区辰巳2-2-1）。五輪・パラリンピックともに水泳の競技会場となる。発注者は東京都。大会時の席数は約1万5000席で、大会後は4階観客席の大部分を撤去し、約5000席に減らす。

　基本設計を山下設計が手掛け、実施設計と施工は大林組・東光電気工事・エルゴテック・東洋熱工業JVが担当した。整備費は大会後の改修費も含め567億円（工事費はいずれも2019年時点）。

地上で屋根を造ってリフトアップ

　建物の形は、「四角すいの上部を切断してひっくり返し、それを2つ重ねた形」といえば伝わるだろうか。屋根は約130m×約160mの長方形で、ほぼフラット。この施設のポイントは、この大屋根をどうやって架けたかだ。

東京アクアティクスセンター。この大屋根をどう架けたのか？　2021年6月撮影（写真：宮沢洋）

　大屋根は四隅にある「コア柱」の上に載っている。普通は柱を建ててから屋根を架けるが、ここでは屋根を造りながら柱も建てた。

　どういうことかというと、屋根を「屋根の高さ」ではなく、地上に置いて造ったのだ（「地組み」と呼ぶ）。基礎工事が終わった後、ただちに地上部で屋根の鉄骨を組み始める。屋根製作と並行して柱も建てる。両者の骨格ができた段階で、屋根を上に持ち上げる。4本のコア柱に各8本のワイヤを設置し、屋根を一気に吊り上げる。「リフトアップ工法」と呼ばれる手法だ。これだけ大きな屋根を一度にリフトアップするのは珍しい。

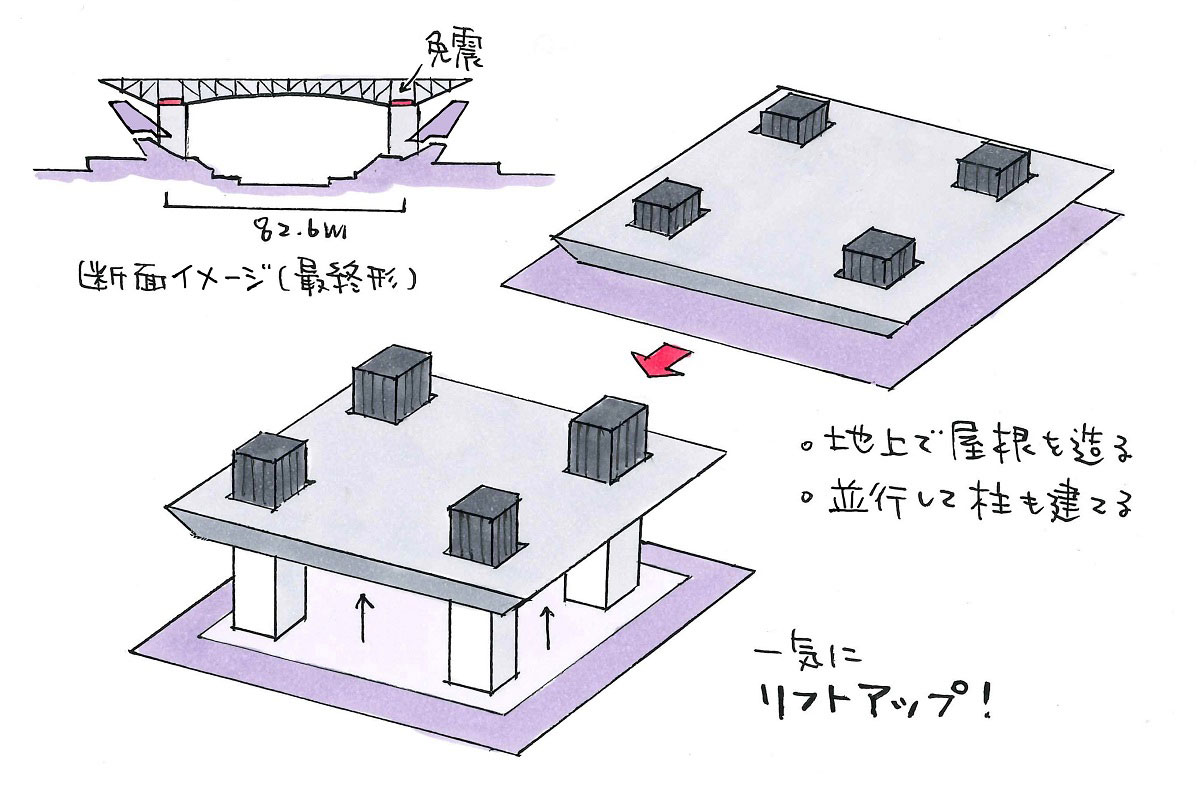

東京アクアティクスセンターの屋根の造り方（イラスト：宮沢洋）

[画像のクリックで拡大表示]

　加えて、「屋根免震」という方法を採っているのも珍しい。屋根免震とは、地震の揺れを軽減する「免震装置」を、通常のように建物の足元に入れるのではなく、柱の最上部、屋根との間に入れる方法だ。この施設では、屋根に伝わる地震の加速度が80％カットされ、建物の骨組みを軽くすることができた。前述のリフトアップも当然、屋根が軽い方がやりやすいので、屋根免震と併せて検討された。それでも屋根の重量は7000トンに上る。

東京アクアティクスセンターの室内。手前がメインプールで、奥にダイビングプールが見える。どちらのプールにも、深さや広さを調整できる可動床、可動壁を備えている。2019年11月撮影（写真：宮沢洋）
